Máquina de painel de aquecimento elétrico frente e verso hidráulico totalmente automático

Engenharia de automação Co. de Qingdao Wanmingchen, Ltd. é uma empresa de máquinas para trabalhar madeira que integra investigação profissional, design, fabrico e serviço pós-venda de máquinas de painel tipo flip totalmente automáticas, máquinas de painel hidráulico de alta velocidade, lixadoras resistentes, lixadoras de dupla face, máquinas para madeira maciça , brocas, totalmente serras automáticas de painel computorizadas e enfaixadoras de arestas totalmente automáticas. Fornece equipamento de produção extremamente competitivo para a produção a alta velocidade de faixas de orla e folheados de mobiliário de madeira maciça e mobiliário de painel, como casas de madeira, tábuas articuladas, mobiliário e corrimãos de escadas. O departamento de investigação e desenvolvimento de tecnologia da empresa está constantemente envolvido no desenvolvimento de novos produtos. Possui uma forte força técnica, equipamento avançado de processamento mecânico, tecnologia madura, sistema de garantia de qualidade perfeito, gestão moderna, combinada com a indústria 4.0 correspondente para integrar recursos globais de alta qualidade e manter sempre o nível de primeira classe da indústria de máquinas para madeira. A Wanmingchen Heavy Machinery Company é uma das primeiras empresas de máquinas totalmente automáticas para serviços pesados, envolvida na produção de máquinas de painéis totalmente automáticas, lixadoras para serviços pesados, serras de painel computorizadas, berbequins e enfaixadoras de arestas totalmente automáticas. É uma excelente empresa de fabrico de máquinas de painéis.

O profissionalismo vem da persistência. --- Wan Mingchen. Atualmente, a principal produção e operação da empresa é a máquina de painel tipo flip totalmente automática, máquina de painel totalmente automática hidráulica de alta velocidade, máquina de painel hidráulico dupla face MH, máquinas de painel pneumático e hidráulico da série MY e villa de madeira maciça máquina quadrada. Broca de dez carreiras, máquina de enfaixar arestas curvas e retas SMF-515B, máquina de enfaixar arestas de seguimento e perfilagem em linha reta totalmente automática fz--450---360. Serra de painel computorizada totalmente automática. Os produtos são vendidos em todo o país e são bem recebidos pelos utilizadores. De acordo com as diferentes necessidades dos utilizadores, várias especificações especiais de máquinas de painel totalmente automáticas podem ser concebidas separadamente. Forneça aos clientes serviços mais convenientes e o sistema de serviço pós-venda perfeito permite que os clientes comprem com confiança e utilizem confortavelmente.

Wanmingchen---Criar valor para os clientes com qualidade.

A nossa filosofia é: fabricar excelentes produtos para máquinas para a indústria da madeira.

O nosso objetivo é criar valor para si com os nossos produtos e serviços de alta qualidade!

Wanmingchen---O profissionalismo vem da persistência.

Wanmingchen---Excelente marca de máquinas de painel

Wanmingchen---Criar valor para os clientes com qualidade.

Wan Ming Chen --- Domine a tecnologia avançada - crie valor para os clientes com qualidade.

A configuração principal da máquina hidráulica de painel de 6m2 segmentada dupla-face tipo A Wanmingchen:

A fuselagem adota tubo quadrado grande padrão nacional ultra-espesso 100 * 100 * 10

A criação revolucionária e científica da empresa retirou os tradicionais pilares de aço de 80 canais de ambos os lados e adotou vigas mais sólidas de 100 I, tornando o equipamento mais bonito, mais sólido e mais digno.

O diâmetro do cilindro de pressão superior é de 85 mm e existem 18 cilindros de pressão superior de cada lado. O diâmetro do cilindro de medição de pressão é de 45 mm e existem 18 de cada lado. O diâmetro do cilindro de elevação lateral é de 65 mm e existem 4 de cada lado.

As máquinas de painelização da empresa podem geralmente produzir painéis com uma espessura de 200 mm, podendo produzir painéis de 500 mm de acordo com as necessidades do cliente.

O sistema de energia adota um sistema de automação Siemens, entre os quais os principais componentes, válvulas hidráulicas, são da marca alemã Rexroth, e as bombas de óleo são todas fabricadas em Taiwan.

O equipamento de 6m2 de Wan Mingchen pesa 11 toneladas.

Sistema completo de serviço pós-venda, período de garantia de 3 anos e manutenção vitalícia do equipamento para resolver as preocupações dos clientes.

Wan Mingchen---Criar valor para os clientes com qualidade.

A configuração principal da máquina de inversão para baixo quadrada com pórtico hidráulico de dupla face de 12m:

1. O corpo da máquina é constituído por tubo quadrado 120*120*12. A superfície de trabalho do equipamento é processada por fresagem CNC e o nivelamento é extremamente preciso.

2. Os dois lados da fuselagem são feitos de aço 120 I mais resistente, tornando o equipamento mais durável e evitando deformações ao longo da vida.

3. O diâmetro do cilindro de pressão de cada lado é de 105 mm, 40 no total. O diâmetro do cilindro de medição de pressão é de 42 mm, 40 no total. O cilindro de alimentação tem 65 mm, 4 de cada lado.

A pressão principal dos 4 cilindros é de 16MPA e a potência do motor é de 7,5 kW cada

5. A função original de aumento de pressão e reabastecimento automático de pressão da empresa, a pressão é automaticamente controlável. A espessura do quadrado é de 250 mm.

6. Toda a máquina adota aço original da Baosteel para garantir que o equipamento nunca se deforma sob pressão de alta resistência.

7. Todos os aparelhos elétricos são da Chint

8. Sistema central hidráulico: os cilindros hidráulicos, as bombas hidráulicas, os motores hidráulicos e os blocos de válvulas hidráulicas são todos fabricados na Alemanha.

9. Garantia de serviço pós-venda perfeita: Garantia de três anos para toda a máquina.

A máquina de painel de aquecimento elétrico hidráulico de dupla face Wanmingchen é uma tecnologia nova e original criada pelo pessoal de Wanmingchen, principalmente para placas grossas, mobiliário de madeira maciça e placas articuladas. O novo produto produzido pode produzir uma placa a cada dois ou três minutos, com maior velocidade de produção e maior eficiência.

 1. O tempo de aquecimento das chapas grossas é rápido, o que tem vantagem na velocidade de processamento das chapas grossas.

 2Sistema central hidráulico: a bomba hidráulica e o cilindro hidráulico são todos importados.

 3. Sistema automático elétrico avançado de grande escala, operação extremamente rápida.

 4. O sistema hidráulico possui uma função exclusiva de reabastecimento automático de pressão, sendo por isso um equipamento ideal para linhas de painéis.

 5. Adotando sistema de aquecimento de tecnologia de núcleo automático avançado, a velocidade de aquecimento é mais rápida, a distribuição de calor é mais uniforme, a temperatura aumenta automaticamente e o controlo da temperatura é automático.

 6. O plano do equipamento é processado por fresagem de pórtico CNC, e a margem de lixagem está entre 0,5-1MM, o que permite poupar muito madeira.

 7 Método de aquecimento: O controlo elétrico automático adota o método de fixação do tubo de calor de dupla face circulante. O ciclo de calor controlado pelo sistema elétrico é distribuído uniformemente na placa de madeira, a velocidade de remoção da placa é mais rápida, o nivelamento é melhor e a temperatura pode atingir mais de 200 graus.

 8 Tecnologia original de processamento de partição independente para sistema hidráulico e sistema de aquecimento.

A configuração principal da máquina de inversão para baixo quadrada com pórtico hidráulico de dupla face de 12m:

1O corpo da máquina é fabricado em materiais de padrão nacional. A superfície de trabalho do equipamento é processada por fresagem CNC e o nivelamento é extremamente preciso.

2. Os dois lados da fuselagem são feitos de aço 120 I mais resistente, tornando o equipamento mais durável e evitando deformações ao longo da vida.

3.º O diâmetro do cilindro de pressão de cada lado é de 105 mm, 40 no total. O diâmetro do cilindro de medição de pressão é de 42 mm, 40 no total. O cilindro de alimentação tem 65 mm, 4 de cada lado.

A pressão principal dos 4 cilindros é de 16MPA e a potência do motor é de 7,5 kW cada

5. A função original de aumento de pressão e reabastecimento automático de pressão da empresa, a pressão é automaticamente controlável. A espessura do quadrado é de 250 mm.

6. Toda a máquina adota aço original da Baosteel para garantir que o equipamento nunca se deforma sob pressão de alta resistência.

7Todos os aparelhos elétricos são da Chint.

8.º Sistema central hidráulico: os cilindros hidráulicos, os motores hidráulicos e os blocos de válvulas hidráulicas são todos fabricados na marca alemã Rexroth.

A bomba hidráulica adota a marca Shanghai Volkswagen e o cilindro hidráulico adota a marca Qingtian de alta qualidade de Taiwan.

9. Garantia de serviço pós-venda perfeita: Garantia de três anos para toda a máquina.

1Código do produto MY-2600-20. Máquina pneumática de painel de 20 linhas totalmente automática de alta velocidade 2Nome 2m6

3.º Padrão nacional para materiais.

1. Requisitos técnicos de qualidade e configuração:

1. O comprimento de processamento do painel é de 2.600 mm, a largura de processamento é de 1.280 mm, a espessura é de 100 mm, o número de páginas do painel é de 20 e a espessura do tubo quadrado do acessório é de 3 mm. Existem 160 conjuntos de acessórios em cada linha de oito acessórios e quatro conjuntos de grampos auxiliares em cada linha e 80 conjuntos de grampos auxiliares por máquina.

São utilizados 2 conjuntos de cilindros suspensos para segurar os painéis. De acordo com as normas da indústria nacional (o corpo da máquina é o modelo MY-2600-20B),

a configuração básica da máquina de painel tipo flip totalmente automática para serviço pesado Wanmingchen é a seguinte:

Corpo largo --- viga I de 180#, a estrutura de suporte é um tubo quadrado de 60*60.

Viga extra larga --- norma nacional para canais de aço de grandes dimensões. Os apoios dos agrafos são tratados com têmpera de alta frequência. A espessura da placa de pressão é de 10 cm.

Todos os aparelhos elétricos são da Chint e os componentes pneumáticos são da Taiwan AirTac. Todos os materiais de toda a máquina são produtos de norma nacional e as chaves pneumáticas são importadas do Japão.

O sistema de travagem utiliza um motor com um sistema de travagem próprio, que possui uma elevada estabilidade, resolvendo o problema dos motores comuns que não travam e danificam o corpo da máquina.

Viga transversal: aço angular L75 * 50 * 8 padrão nacional, os eixos dianteiro e traseiro são de aço redondo Laigang.

Feixe --- Padrão Nacional

O sistema de transmissão do equipamento adopta um redutor cata-vento ciclóide planetário. O redutor adota uma configuração de catavento ciclóide planetário importado. Se for danificado durante o período de garantia, não necessita de ser reparado e poderá ser substituído diretamente por um novo produto.

Sistema hidráulico, motor de alta velocidade, sistema hidráulico de alta velocidade Shanghai Volkswagen, bloco de válvulas hidráulicas utiliza o famoso bloco de válvulas hidráulicas de serviço pesado Rexroth da marca alemã. Alta pressão, velocidade rápida, atingindo a velocidade de um martelo pneumático, resolvendo os problemas crónicos que existem no setor há muitos anos.

20 linhas pesam 6,5 toneladas, um serviço pós-venda perfeito garante 5 anos de garantia e manutenção paga vitalícia.

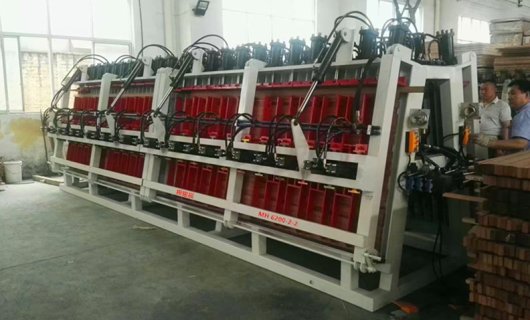

Utilização real do processo produtivo na empresa utilizadora.

Vantagens da máquina de painel tipo plataforma:

A máquina de painel adota o avançado sistema hidráulico alemão Rexroth, com rápida velocidade de elevação, operação simples e elevada eficiência. A pressão é uniforme, a superfície de trabalho da máquina é plana e a taxa de rendimento do material é elevada.

Funcionalidades:

1. A máquina de painelização automática hidráulica adota o controlo automático de microcomputador PLC importado, e os botões de interruptor e outros aparelhos são aparelhos elétricos normais de fabricantes de marcas famosas, com desempenho estável e fácil operação.

2. O controlo avançado da pressão, o aumento e a compensação automáticos da pressão, a alta sensibilidade e a estrutura de fixação de 6 cilindros cuidadosamente concebida na lateral e a estrutura de fixação de 2 cilindros na parte superior garantem que a superfície da placa emendada tem um elevado nivelamento, o que pode minimizar a margem de lixagem de uma única placa de madeira, aumentando assim a taxa de produção das placas acabadas.

3. O programa de computador controla o alinhamento e a prensagem, poupando mão-de-obra. Demora 1,5 minutos a montar uma folha. Com este equipamento, os trabalhadores qualificados apenas necessitam de 2 trabalhadores para atingir uma eficiência de produção de 40 folhas por hora.

Boa planicidade! Taxa de rendimento melhorada!

Configuração da máquina de montagem de portas e janelas:

1 sistema hidráulico de Taiwan

2.As bombas hidráulicas, os blocos de válvulas hidráulicas e os motores hidráulicos são todos produzidos em Taiwan.

3 Todos os aparelhos elétricos são da Chint. Os componentes pneumáticos são da Airtek. Os cilindros são 63*200=6

4 Os cilindros hidráulicos são cilindros de alta pressão produzidos em Taiwan e os cilindros hidráulicos são de alta pressão 63*250=14.

5 A potência é de 4 kW

6.º Adota uma fixação tipo plug-in grande e pequena, que é conveniente para mover e processar portas e janelas de várias especificações e tamanhos.

7.º A medição da pressão auxiliar de compressão da correia lateral é adotada e o nivelamento é extremamente elevado.

8 Toda a máquina adopta uma placa original de alta resistência da Baosteel, que nunca se deforma.

9Três anos de serviço pós-venda para toda a máquina.
